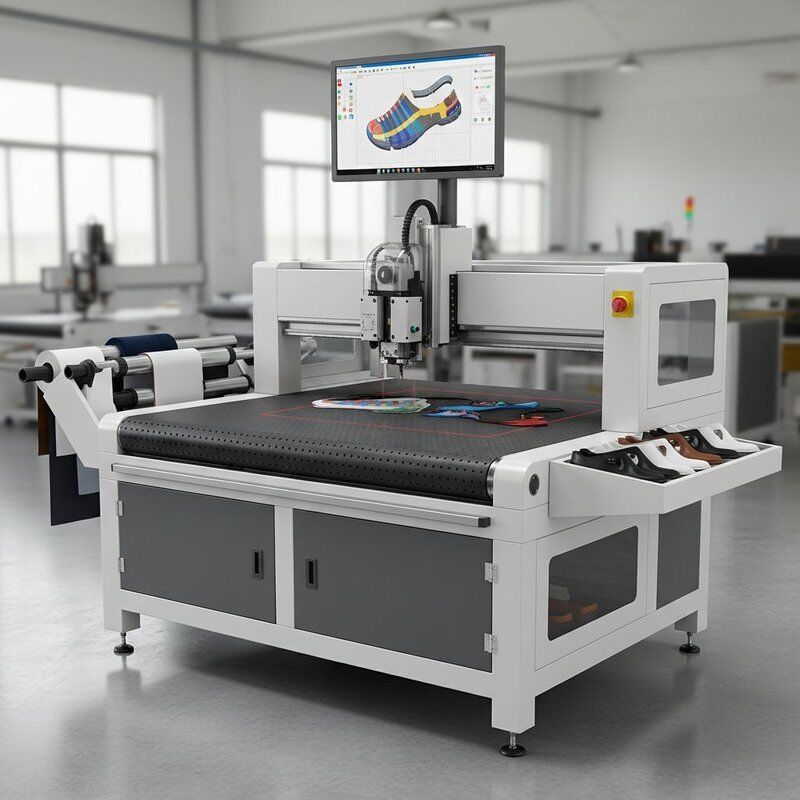

CNC Automatic Shoe Upper Pattern Cutting Machine With Vision System

CNC อัตโนมัติเครื่องตัดรองเท้ารูปแบบด้านบนด้วยระบบมองเห็น

ผลิตภัณฑ์ - เครื่องทำรองเท้า
  • เน้น

    เครื่องตัดรองเท้าบน CNC เครื่องตัดรูปรองเท้าอัตโนมัติ เครื่องตัดหนังระบบวิชั่น

    ,

    Automatic Shoe Pattern Cutter

    ,

    Vision System Leather Cutting Machine

  • ความเร็วในการตัด
    0-1200 มม./วินาที
  • ความแม่นยำในการตัด
    ±0.1มม
  • ความหนาของวัสดุสูงสุด
    หนัง 6 มม. / โฟม 30 มม
  • พื้นที่ทำงาน
    1600X900 มม.
  • ระบบการมองเห็น
    กล้องซีซีดี 5MP
  • กำลังทั้งหมด
    12KW
  • แรงดันไฟฟ้า
    380V/50Hz 3 เฟส
  • น้ำหนัก
    1800กก
  • การรับประกัน
    1 ปี
  • การใช้งาน
    การตัดลวดลายด้านบนของรองเท้า
  • สถานที่กำเนิด
    จีน
  • ชื่อแบรนด์
    Kingkung
  • หมายเลขรุ่น
    เคเค-ซีเอ็นซี-V01

CNC อัตโนมัติเครื่องตัดรองเท้ารูปแบบด้านบนด้วยระบบมองเห็น

  • CNC Automatic Shoe Upper Pattern Cutting Machine With Vision System
รับราคา ติดต่อตอนนี้
CNC อัตโนมัติเครื่องตัดรองเท้ารูปแบบด้านบนด้วยระบบมองเห็น
ภาพรวมสินค้า

รายการเครื่องตัดรูปแบบชั้นบนรองเท้าอัตโนมัติ CNC ด้วยระบบมองเห็นอุปกรณ์นี้พร้อมกับกล้อง CCD ความละเอียดสูง และโปรแกรมการกัดรังที่ฉลาดโดยอัตโนมัติตําแหน่งการตัดรูปแบบเพื่อให้การใช้งานวัสดุสูงสุด, และดําเนินการตัดความแม่นยํากับขยะอย่างน้อย

ไม่เหมือนกับวิธีการตัดด้วยมือแบบดั้งเดิมหรือวิธีการพิมพ์ไฮดรอลิก ระบบ CNC นี้บรรลุความเร็วการตัดสูงถึง 1200 มม / วินาที ด้วยความแม่นยําซ้ํา ± 0.1 มม.โต๊ะ ขนส่ง วัคูมิค ทํา ให้ วัสดุ อยู่ใน สถานที่ขณะที่มีดหมุนและหัวเครื่องมือหลายตัวใช้งานวัสดุจากไมโครไฟเบอร์ที่อ่อนโยนไปยังหนังวัวหนา (สูงสุด 6 มม.)

การประหยัดวัสดุ 15-25% เป็นปกติเมื่อเทียบกับการตัดด้วยมือ ด้วยอัลกอริทึมการจอดที่ฉลาดของระบบวิชั่น เครื่องรองรับการนําเข้าแบบ CAD โดยตรง (รูปแบบ DXF, AI, PLT)ทําให้การเปลี่ยนการผลิตอย่างรวดเร็วระหว่างรุ่นรองเท้า.

ลักษณะสําคัญ
  • ระบบการมองเห็น CCD สําหรับการตรวจสอบความบกพร่องและการตั้งรังอัตโนมัติ
  • มีดหมุน + ปีกหมุน + การปรับแต่งเครื่องมือกระแทก
  • โต๊ะขนส่งแวกลื่นสําหรับการติดตั้งวัสดุ
  • การนําเข้าไฟล์ CAD โดยตรง (DXF/AI/PLT)
  • ความเร็วการตัด 1200mm/s ด้วยความแม่นยํา ±0.1mm
  • อัตโนมัติเครื่องมือออฟเฟสและการชําระค่าเสีย
  • การรับประกัน 1 ปี
รายละเอียดเทคนิค
ปริมาตร มูลค่า
ความเร็วในการตัด 0-1200mm/s
ความแม่นยําในการตัด ± 0.1 มม
ความหนาของวัสดุสูงสุด 6 มิลลิเมตร (หนัง) 30 มิลลิเมตร (ฟอง)
พื้นที่ทํางาน 1600 x 900 มม.
ระบบการมองเห็น กล้อง CCD 5MP
ประเภทของเครื่องมือ มีดหมุน มีดหมุน มีดพัง
พลังงานระยะว่าง 7.5KW
พลังงานทั้งหมด 12KW
โวลเตชั่น 380V/50Hz 3 ขั้นตอน
น้ําหนักของเครื่อง 1800 กิโลกรัม
การใช้งาน

ใช้ในการตัดส่วนบนของรองเท้ารวมถึง vamp, quarter, tongue, lining, collar และ heel counter จากหนัง,หนังสังเคราะห์, ผ้า Mesh และวัสดุที่ไม่เนื้อเหมาะสําหรับรองเท้ากีฬา, โรงงานผลิตรองเท้า, รองเท้ารองเท้าและรองเท้ารองเท้าทุกขนาด

คํา ถาม ที่ ถาม บ่อย
Q: รูปแบบไฟล์ที่สนับสนุนสําหรับการนําเข้ารูปแบบคืออะไร?
ตอบ: รูปแบบ DXF, AI, PLT และ HPGL ได้รับการสนับสนุนทั้งหมด รูปแบบสามารถนําเข้าโดยตรงจากโปรแกรมการออกแบบรองเท้า CAD ส่วนใหญ่
คําถาม: ระบบการมองเห็นช่วยให้การใช้วัสดุดีขึ้นอย่างไร?
A: กล้อง CCD สแกนผิวหรือแผ่นแต่ละแผ่นเพื่อหาความบกพร่องทางธรรมชาติ (รอยแผลเป็น, หลุม, ความแตกต่างของสี)การปรับปรุงการใช้งานให้ดีขึ้น 15% - 25%.
ถาม: มันสามารถตัดหลายชั้นได้พร้อมกันไหม?
A: การตัดชั้นเดียวถูกแนะนําเพื่อความแม่นยํา แต่วัสดุสังเคราะห์บาง (ต่ํากว่า 2 มิลลิเมตร) สามารถตัดเป็นค้อน 2-3 ชั้นด้วยการตั้งใบเหมาะสม
Q: การบํารุงรักษาอะไรที่จําเป็น?
ตอบ: เปลี่ยนใบตัดทุก 200-500 ชั่วโมงขึ้นอยู่กับชนิดของวัสดุ. เครื่องกรองสูบขัดขวางต้องการการทําความสะอาดสัปดาห์. เราให้ตารางการบํารุงรักษากับเครื่อง.
คําถาม: การฝึกอบรมผู้ใช้บริการรวมหรือไม่?
ตอบ: ใช่ เราให้การฝึกอบรมในสถานที่ 2 วันสําหรับการดําเนินงาน การตั้งรูปแบบ และการบํารุงรักษาพื้นฐาน มีการสนับสนุนทางไกลสําหรับการช่วยเหลือต่อเนื่อง
